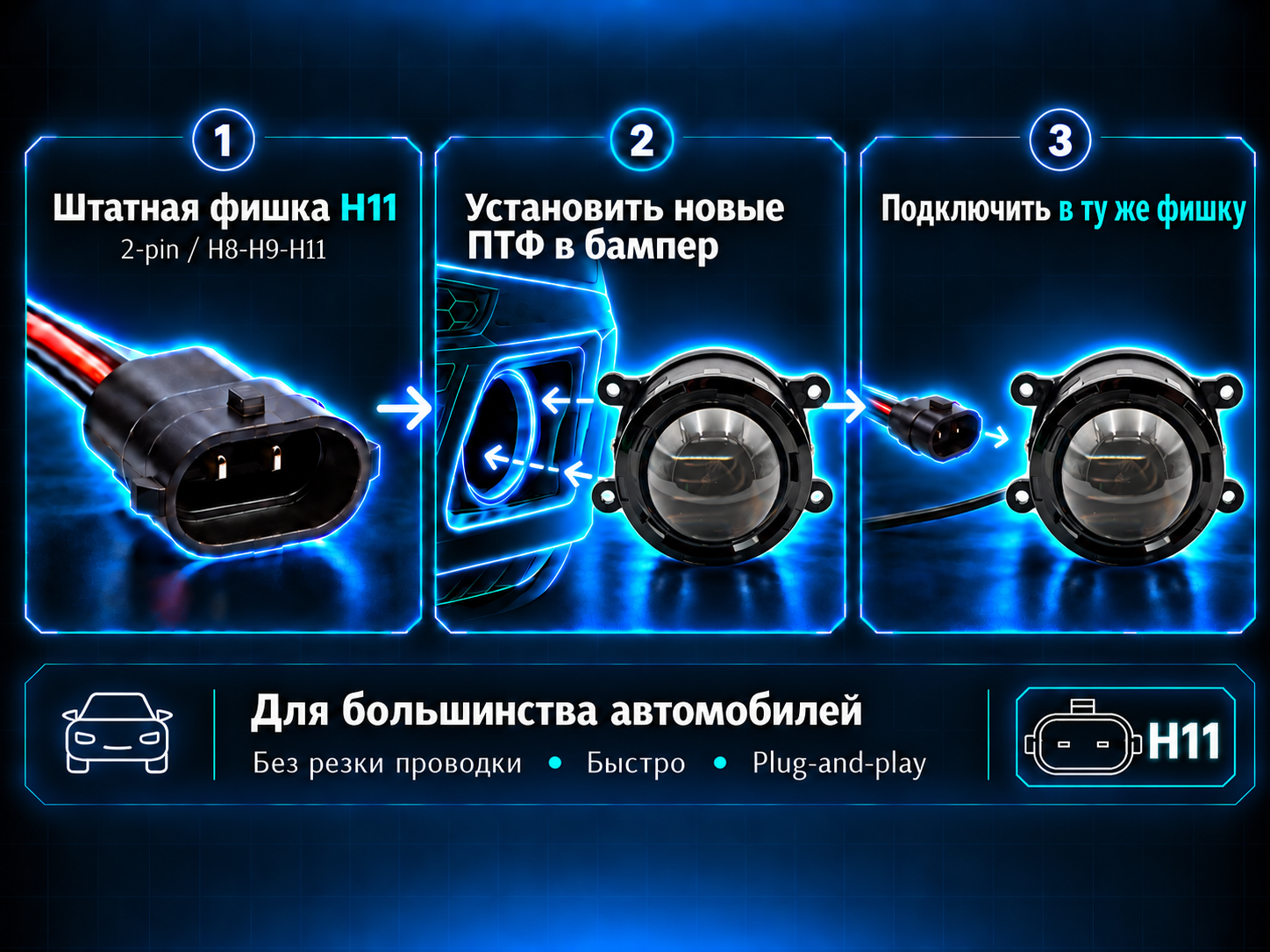

Пошаговая инструкция по установке и подключению ПТФ BeamHunt через штатный разъём H11 без резки штатной проводки.
Нажмите, чтобы открыть пошаговую установку ПТФ через штатную фишку H11/H8/H9.
Базовый вариант для автомобиля, где штатная противотуманная фара подключается двухконтактной фишкой H11/H8/H9. Если разъём или схема автомобиля отличаются, используйте отдельную схему подключения ниже.

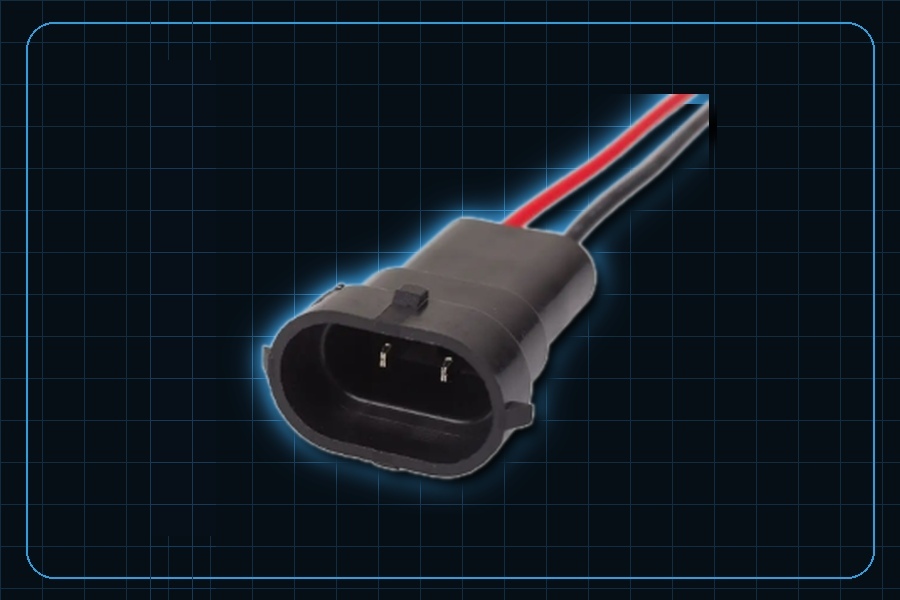

Перед установкой убедитесь, что штатная ПТФ подключается двухконтактным разъёмом H11 / H8 / H9. Отключите штатную фишку от старой противотуманной фары и проверьте состояние контактов.

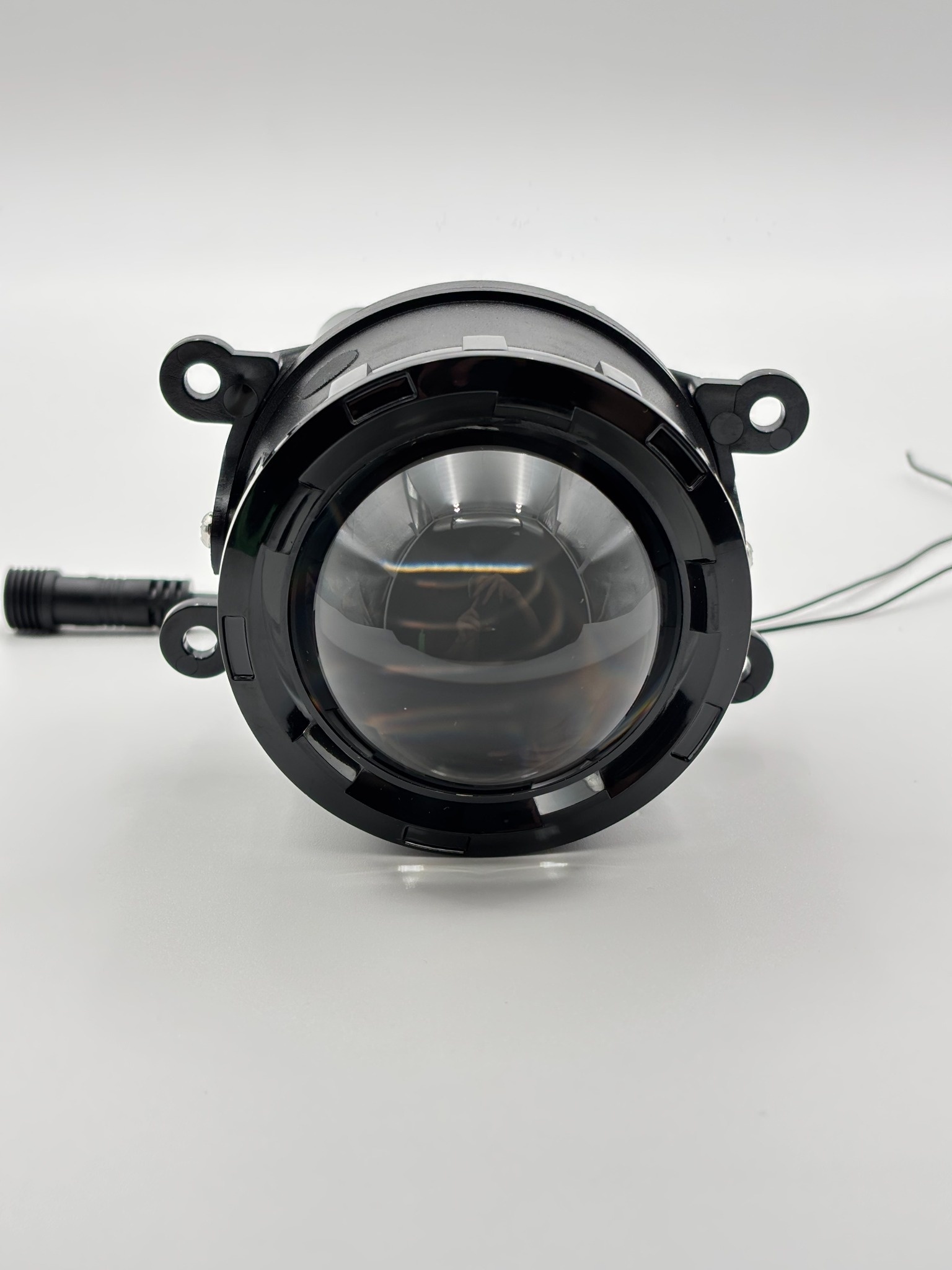

Снимите старые противотуманные фары и установите новые ПТФ в штатные места бампера. Перед окончательной затяжкой крепежа проверьте положение корпуса и доступ к регулировке.
Подключите штатный разъём H11 к новой ПТФ. Для этого базового варианта резать штатную проводку не требуется — используется существующая фишка автомобиля.
До окончательной сборки бампера включите ПТФ и убедитесь, что обе фары работают стабильно. Проверьте фиксацию разъёмов и отсутствие натяжения проводки.
Поставьте автомобиль в 10 м от стены. СТГ обеих ПТФ должна быть ровной и примерно на 10 см ниже линии центра ПТФ.

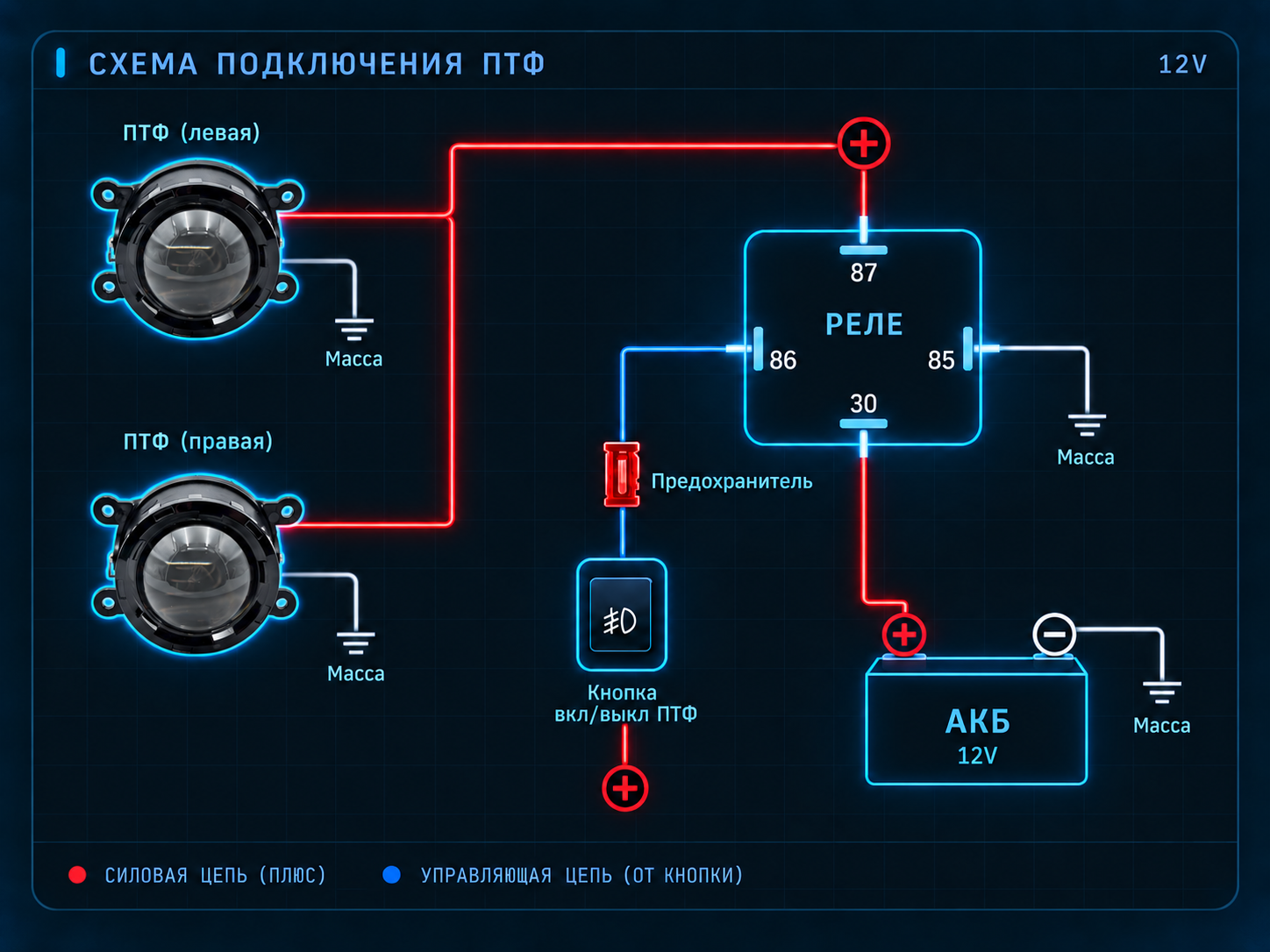

Интерактивный блок с двумя вариантами подключения: стандартная схема ПТФ и подключение от дальнего света. Переключайте режимы и открывайте схему крупно.
Простая настройка по стене: подготовьте автомобиль, перенесите на стену высоту центров ПТФ, выставьте СТГ ниже линии центра и проверьте обе стороны.

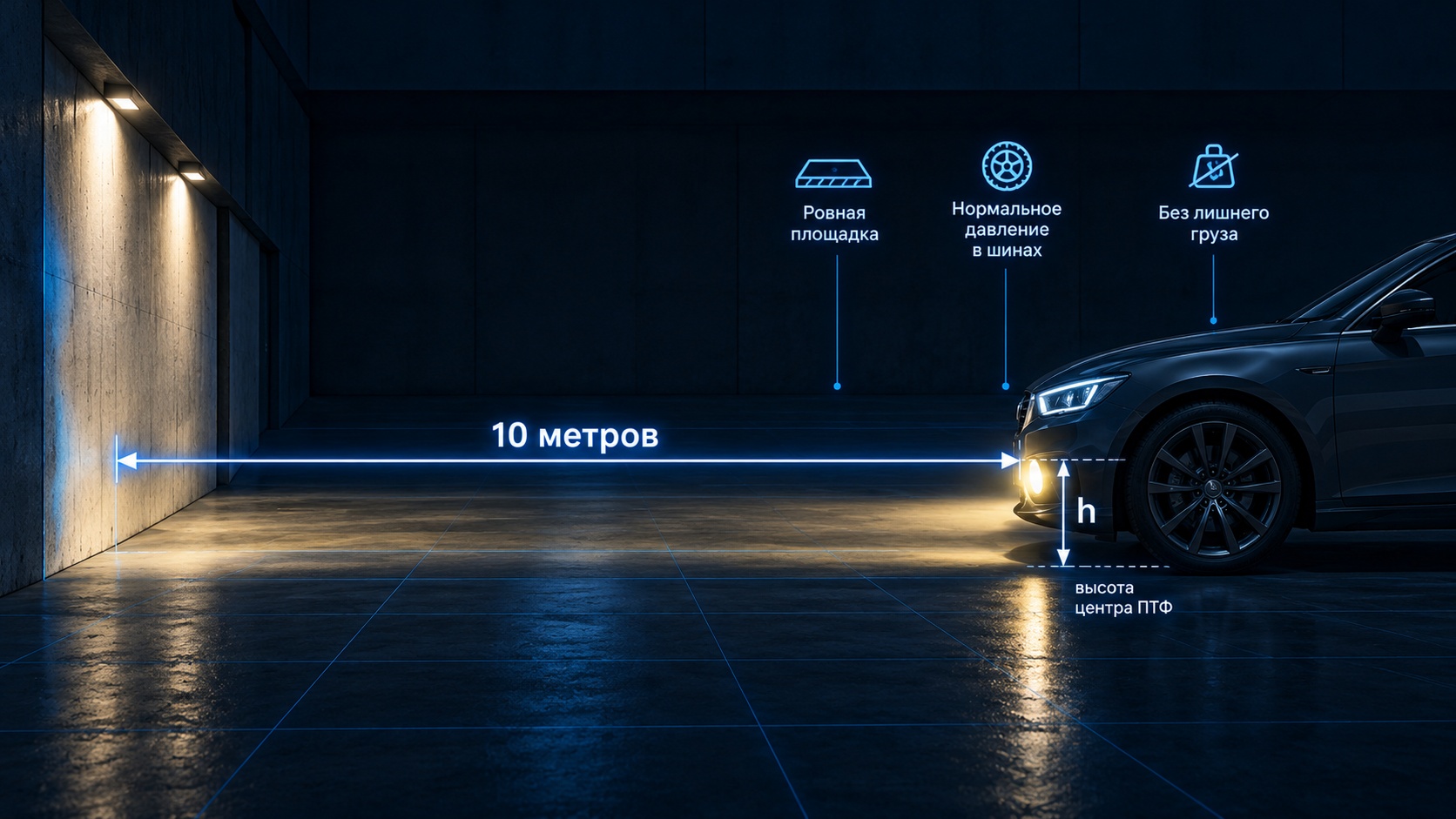

Ровная площадка, нормальное давление в шинах и расстояние 10 метров до стены.

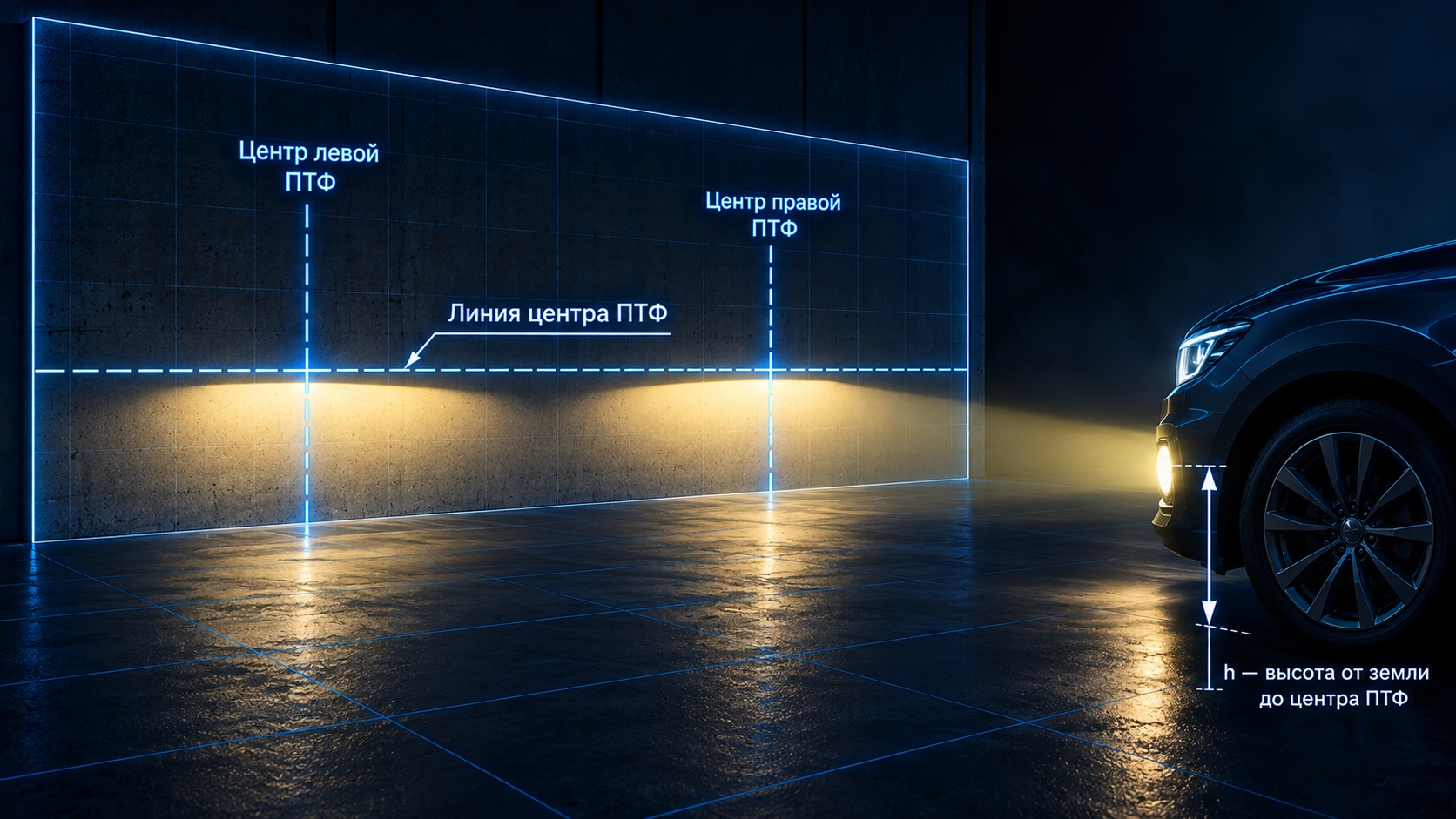

Перенесите высоту центров ПТФ на стену и отметьте положение левой и правой фары.

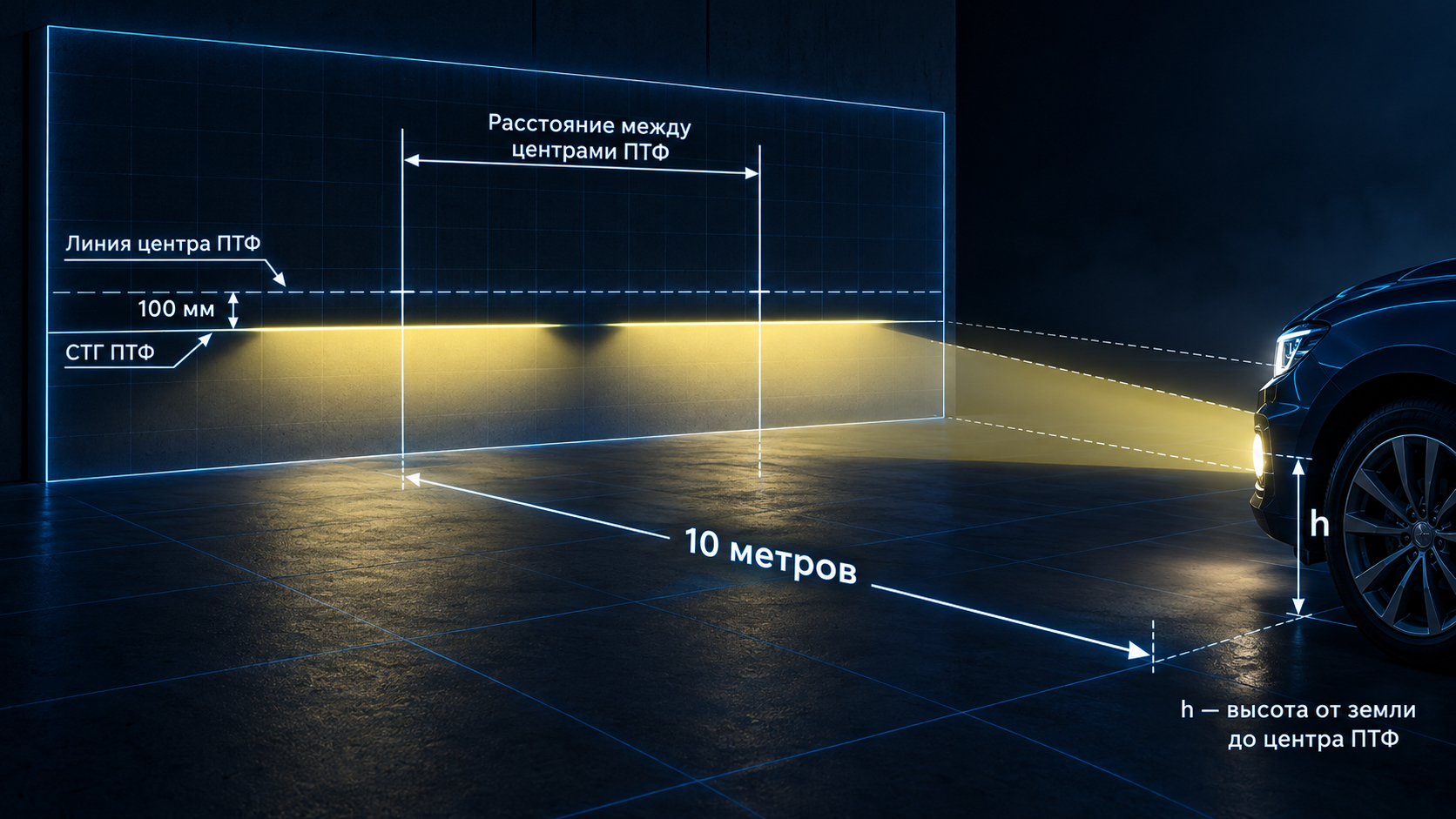

СТГ должна быть ровной и примерно на 10 см ниже линии центра ПТФ на расстоянии 10 метров.

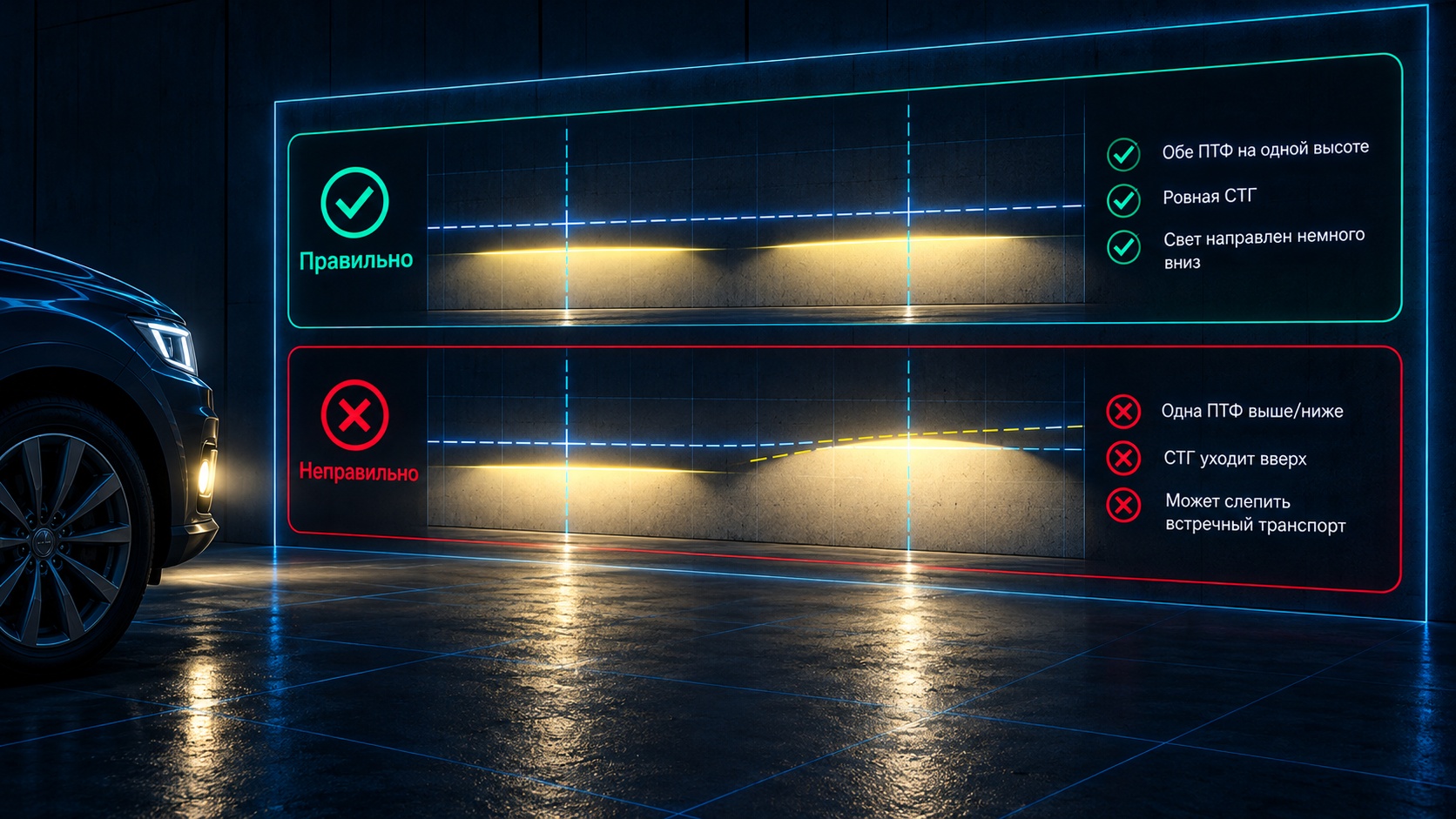

Обе СТГ должны быть на одной высоте, оставаться горизонтальными и не уходить вверх.
Ответы на самые частые вопросы перед установкой и быстрые решения для типичных ситуаций.
Ответ: Такой способ подходит, если ваш автомобиль использует совместимый двухконтактный разъём H11/H8/H9 и штатная цепь рассчитана на установленное оборудование. Если разъём другой, используйте соответствующий переходник или отдельную схему подключения.
Ответ: Если ПТФ поддерживают несколько режимов света и после подключения одна фара светит, например, белым, а вторая жёлтым, отсоедините одну из ПТФ, переключите режим света на подключённой фаре, затем снова подключите вторую ПТФ. После этого обе фары будут работать в одном режиме.
